Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100
Mașină de rectificat de suprafață de precizie M50100

Mașină de rectificat de suprafață de precizie M50100

Înaltă precizie/Viteză mare/ușor de operare Mașină de șlefuit de suprafață CNC Axa X hidraulică /Sistem servo/CNC axa YZ. Structură de culisare transversală, șină în V dublă a mesei/șină în V dublă a șai, șină axa Z. Funcția opțională a ciclului de pansare inferioară a roții de șlefuit, pagina de control a sistemului este convenabilă pentru a seta manual parametrii de pansare.
Obțineți o cotație Mai multe produse
PREV：Polizor de suprafață cu axă orizontală M50100D/M50120D/M50160D
NEXT：Mașină de rectificat de suprafață de precizie M4080
  • Introducere
  • Parametru
  • Tabel de configurare a produsului

  • Mașina de șlefuit cu masă dreptunghiulară cu ax orizontal M50100 este una dintre mașinile-unelte de înaltă performanță cu șlefuire CNC de control al alimentării dezvoltate de compania noastră. Designul structurii mașinii-unelte este mai rezonabil, iar rigiditatea mașinii-unelte, păstrarea preciziei și fiabilitatea sunt apropiate. Este potrivit în principal pentru șlefuirea de precizie a diferitelor materiale metalice, teșit și formă specifică și este utilizată pe scară largă în industria auto, electronică, echipamente medicale, mașini de precizie, fabricarea matriței și alte industrii.

    Caracteristici structurale

    ● Mașina adoptă un aspect transversal al paleților, iar componentele principale adoptate

    noua structura simetrica.

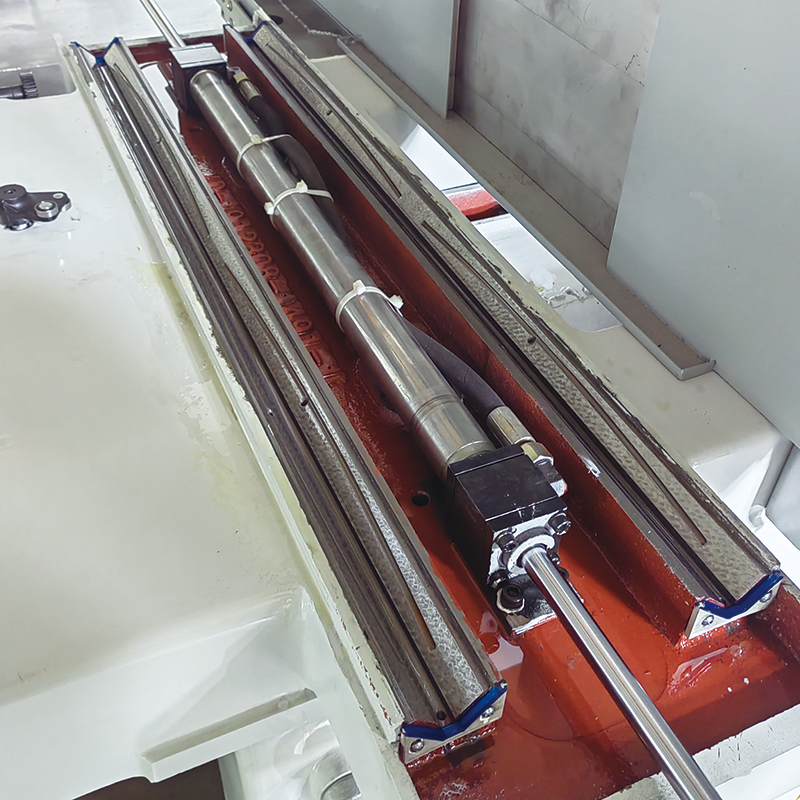

    ● Masa și șaua adoptă o structură de ghidare în V dublu, care se poate menține

    precizia mașinii pentru o lungă durată de timp prin răzuire de precizie.

    ● Capul de șlefuit este antrenat de șină de sârmă de precizie prepresată și

    șurub cu bile de precizie pentru a asigura o alimentare de înaltă precizie.

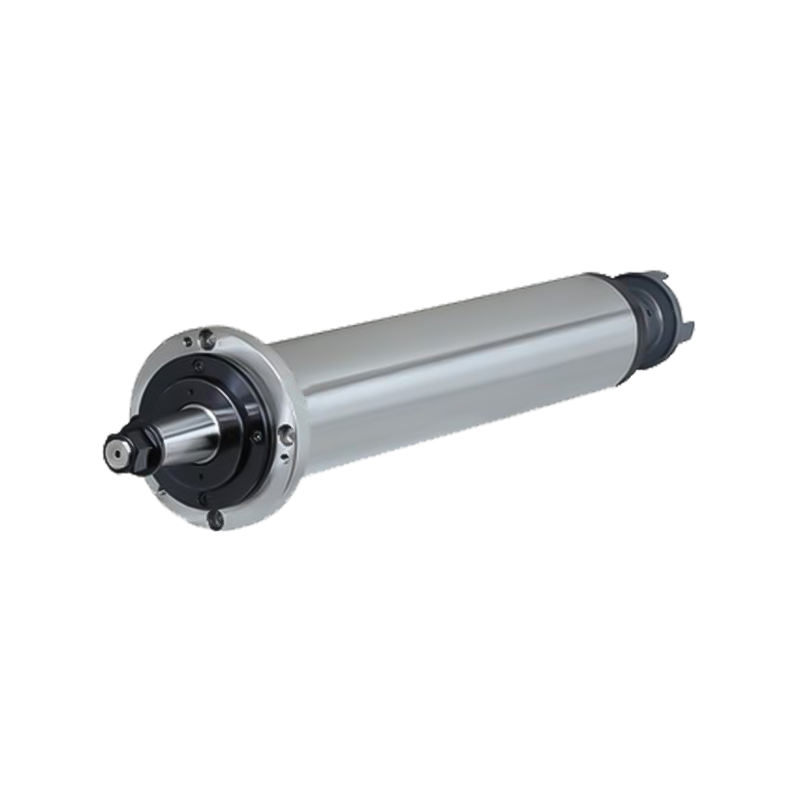

    ● Axul este un ax cu cap de șlefuit rafinat, iar motorul axului este

    legat direct cu axul cu un cuplaj elastic.

    ● Controlul servomotorului pe axa Y/Z, poate realiza măcinarea automată, creează eficiența procesării.

    ● Pompa de lubrifiere automată este utilizată pentru a lubrifia și de ghidare a șuruburilor pentru a dura durata de viață a uzură.

    M2050 descrierea funcției mașinii de șlefuit cu axă orizontală dreptunghiulară

    1. Mod de lucru: manual, continuu, semi-automat, complet automat

    2. Modul banc de lucru: manual, automat (cap de șlefuire înainte și după presiune hidraulică, ignorare)

    3. Cap de șlefuit: opriți, alergați

    4. Hidraulică: opriți, alergați

    5. Pompă de apă: opriți, porniți

    6. Valoarea pasului axa Y: cantitatea pasului automata a axei Y fata si spate

    7. Măcinare automată, afișare surplus de măcinare.

    2. măcinare grosieră Z rata de avans: fiecare cantitate de alimentare (unitate UM)

    Măcinare grosieră Z Total măcinare: avans total (unitate UM)

    Viteza de avans de măcinare Z: per avans (unitate UM)

    Măcinare Z Măcinare totală: avans total (unitate UM)

    Măcinare ușoară: timpi de măcinare fără alimentare

  • proiect

    unitate

    M50100

    Tip de alunecare încrucișată

    abilitat

    Dimensiunea mesei (L×L)

    mm

    1000×500

    Cantitatea maximă de mișcare a mesei

    în jurul

    mm

    1200

    Înainte și după

    mm

    550

    Distanța maximă de la masă la centrul axului

    mm

    700

    Greutatea maximă a mesei (inclusiv ventuze)

    kg

    750

    Banc de lucru &

    Hrănire înainte și înapoi

    Slot în T pentru masă

    mm×N

    14×3

    Viteza mesei

    m/min

    5~25

    Rotile electronice fata si spate sunt alimentate

    mm

    0.001

    Alimentare automată față și spate

    mm

    0,1-8

    Cantitatea de mișcare rapidă înainte și înapoi

    mm/min

    900

    Hrăniți în sus și în jos

    Roțile electronice superioare și inferioare sunt alimentate

    mm

    0.001

    Alimentare automată superioară și inferioară

    mm

    0,001-0,02

    În sus și în jos, cantitatea de mișcare rapidă

    mm/min

    300

    Axul discului de rectificat

    Dimensiunea discului de rectificat (diametrul exterior × grosime × diametrul interior)

    mm

    Φ350×20~40×Φ127

    Viteza axului

    50 HZ

    rpm

    1450

    60 HZ

    rpm

    1740

    Motor

    Motorul axului

    HP

    7,5 CP

    Motoare fata si spate

    În

    400

    Motoare superioare și inferioare

    În

    750

    Motor hidraulic

    HP

    3

    Spălați motoarele

    HP

    1/4

    Greutate dimensională

    Înălțimea mașinii

    mm

    2100

    Suprafața podelei (L×L)

    mm

    2950×2600

    Greutatea mașinii

    kg

    4000

  • Configurație standard

    Seri. Nu.

    Număr

    1

    Cutie de instrumente

    2

    Şurubelniţă

    3

    Mandrină electromagnetică

    4

    Cheie pentru roată de șlefuit

    5

    Roata de polizare

    6

    Clema discului de polizare

    7

    Cadru de echilibrare a roții de șlefuit

    8

    Mandrin de echilibrare a discului de rectificat

    9

    Comoda roti

    10

    Rezervor separator magnetic

    11

    Centrala hidraulica

    Configurație opțională

    Seri. Nu.

    Număr

    1

    Tablă complet protejată

    2

    Colector de praf

    3

    Îmbrăcare automată a discului abraziv

    4

    Dispozitiv de filtru cu bandă de hârtie
